Découvrez tous les gabarits de contrôle pour la maintenance préventive ferroviaire.

Les gabarits sont des outils de référence pour la maintenance préventive des wagons de fret en trafic international.

Conçu strictement selon le CUU Annexe 9 / AVV App. 9 GCU, les gabarits permettent de vérifier en un seul outil l’ensemble des paramètres critiques du profil de boudin.

1. Le Gabarit Combiné (Jauge combinée / Calibre à limites)

   Paramètres contrôlés en une seule opération :

   Sh = 36 mm (hauteur maximale admissible du boudin)

   Sd = 33,5 mm (épaisseur du boudin, valeur limite de service pour wagons à semelles LL ou K avec Ø > 330 mm)

   qR (valeur limite 6,5 mm — pente du boudin)

   Creux = 2,2 mm (usure concave maximale)

   Bavure = 5 mm (saillie maximale tolérée)
2. Le Gabarit Mini-QR (Calibre à limite boudin de roue)

   Le Mini-QR est une version compacte et légère du calibre à limite, spécifiquement dédiée au contrôle rapide de la valeur qR (pente du boudin). Sa conception épurée le rend particulièrement adapté aux contrôles visuels rapides en ligne.

   Caractéristiques :

   Dimensions : 100 × 45 mm

   Référence MKE : 70 mm (bande de roulement)

   Contrôle ciblé : qR uniquement (valeur limite 6,5 mm)

   Matériau : acier inoxydable chromé mat

   Usage : Ce calibre de type passe/ne-passe-pas (Go/NoGo) permet un contrôle express du paramètre qR sur le terrain, sans manipulation complexe. Son format réduit facilite le transport en poche et l’utilisation fréquente en atelier ou en gare.

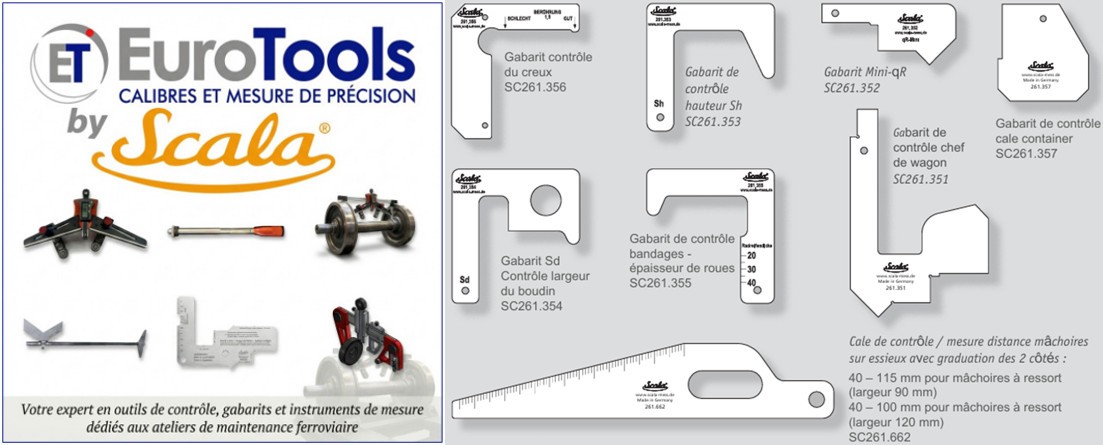

3. Autres Gabarits les plus courants

• Gabarit pour le contrôle du creux (Usure concave de la table de roulement)
• Gabarit pour le contrôle de la hauteur Sh, épaisseur Sd ou contrôle des bandages (bandages rapportés) et épaisseur minimale de roues
• Gabarit de contrôle cale container : destinés au transport combiné (ferroutage, conteneurs ISO) sont équipés de chevilles amovibles (effaçables) qui permettent le verrouillage des pièces de coin des conteneurs ou caisses mobiles.
• Cale de contrôle de la distance des mâchoires essieux avec graduations des deux côtés

Réalisation spéciale sur demande.
