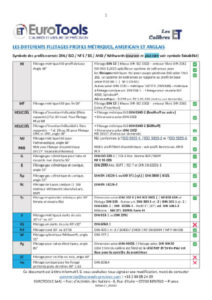

Sommaire des filetages

À télécharger ici :

bagues filetées

Besoin d’un calibre standard ou sur plan ?
Notre spécialité est de réaliser tout type de bagues filetées sur plan et standard fabriquées selon nos critères qualités identifiés par le sigle « ET » et sous le nom « Les Calibres ET ».

Les calibres de contrôle EuroTools Precision sont exclusivement de fabrication allemande.

Eurotools Precision c’est un seul partenaire pour toutes vos bagues filetées standard ou sur plan et tout types de profils filetés tels que :
Bague filetée de travail avec un profil fileté courant :

  • métrique régulier, MF métrique fin, SMA, SI, MJ, UN/UNS, UNC, UNF, UNEF, UNJF, UNJC, Tr (trapézoïdal), ACME ou STUB ACME, Rd (Profil Rond), BSW, BSF, GAZ cylindrique et GAZ conique selon DIN 2999 (anc. BSPT) ou Rc/Rp suivant norme ISO 7 et DIN EN 10226, NPT, NPTF et NGT.
  • Bague filetée rapporteuse d’usure pour tout profil fileté standard ou sur mesure
  • Double et triple filets : nous consulter

Eurotools participe activement au développement des produits et est aussi précurseur dans le domaine de revêtements spécifiques tel que le DG (Graphite diamanté ±5000 HV) pour augmenter la durée de vie des bagues.
Cela permet de faire des économies et limiter le remplacement des calibres dans le temps.

Nous faisons aussi appel à d’autres fabricants ayant un savoir-faire unique et une expertise particulière pour des diamètres allant jusqu’au ø560mm.


EuroTools Precision vous accompagne tant dans le choix que la réalisation de calibres sur plan.


Stock important en dimensions et tolérances standard en acier livrable sous 24h ou sous 1 semaine

  • Les tolérances 6e, 6g, 6h, 4h (filet droit ou à gauche) sont régulièrement stockés
  • Autres tolérances sur demande (ex. : 6f, 7h,…)

« Contactez-nous »

Délais de livraison : en stock, sous 5-10 jours ou sous 5-6 à 9 semaines pour les pas et tolérances hors standard.


Une production express peut être proposée en fonction du planning de la production.


Toutes nos bagues filetées sont avec un moletage extérieur.

Liste des bagues filetées avec délai indicatif

À télécharger ici :

DIN 13 | NF ISO 1502

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) DIN ISO 1502 Filetage svt. DIN 13, angle 60° Filetage métrique (M) et métrique fin (MF) Application : Pour le contrôle de tous les filetages extérieurs métriques à la cote minimale et maximale. Tolérance standard 4h, 6e, 6g Pas à droite ou pas Gauche (LH)

DIN 103 – NF ISO 2901

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) à filetage trapézoïdal ISO métrique DIN 103, angle 30° – NF ISO 2901 Réalisation svt. NF E 03-619 Application : Pour le contrôle de tous les filetages extérieurs trapézoïdaux à la côte minimale et maximale. Tolérance standard 7e Pas à droite standard – Pas à Gauche (LH) : nous consulter

GAZ cylindrique svt. DIN EN ISO 228

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) Whitworth pour filetages de tuyaux et raccords selon DIN EN ISO 228 Anc. BSP ou BSPP Application : Pour le contrôle de tous les filetages extérieurs selon la norme DIN ISO 228. Tolérance standard A ou B Pas à droite standard – Pas à Gauche (LH) : nous consulter

UNC : ASME B1.1 | ANSI/ASME B1.2

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) pour filetage américain unifié UN, pas normal, angle 60° selon ANSI B1.1 - ANSI/ASME B 1.2 Application : Pour le contrôle de tous les filetages extérieurs UNC selon ASME B 1.1 Tolérance standard 2A ou 3A

UNF : ASME B1.1 | ANSI/ASME B1.2

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) pour filetage américain fin UNF selon ANSI/ASME B 1.2 Application : Pour le contrôle de tous les filetages extérieurs UNF selon ASME B 1.1 Tolérance standard 2A ou 3A

UNEF ASME B1.1 | ANSI/ASME B1.2

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) pour filetage extra-fin américain UNEF selon ANSI/ASME B 1.2 Application : Pour le contrôle de tous les filetages extérieurs UNEF selon ASME B 1.1 Tolérance standard 2A

UN : ASME B1.1 | ANSI/ASME B1.2 ou BS919-1

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) pour filetage américain UN et UNS selon ANSI/ASME B 1.2 ou BS919-1 Application : Pour le contrôle de tous les filetages extérieurs UNC selon ASME B 1.1 Tolérance standard 2A ou 3A

UNJC : ISO 3161 ; ASME B1.15 | ANSI/ASME B1.2

UNJC : ISO 3161 ; ASME B1.15 | ANSI/ASME B1.2 BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) pour filetage américain unifié UNJC selon ISO 3161, ASME B1.15 – Dimension ANSI/ASME B1.2 Application : Pour le contrôle de tous les filetages extérieurs UNJC selon ISO 3161, ASME B1.15 Tolérance standard 3A

UNJF : ISO 3161 ; ASME B1.15 | ANSI/ASME B1.2

BFE - Bague filetée Entre BFEP - Bague filetée N’Entre-Pas (NEP) pour filetage américain inifié UNJF selon ISO 3161, ASME B1.15 – Dimension ANSI/ASME B1.2 Application : Pour le contrôle de tous les filetages extérieurs UNJC selon ISO 3161, ASME B1.15 Tolérance standard 2A ou 3A

R : Rc/Rp ISO 7 et DIN EN 10226

ISO 7-2 :2000 et DIN EN 10226-3 Bague Filetée Conique étagée 2 hauteurs Min/max (Nr. 1) Pour les raccords à étanchéité par filetage Pour le contrôle de filetages coniques extérieurs coniques R selon ISO 7-1 ou DIN EN 10226 Marquage: ISO 7 R Nr. 3

NPT : ASME B1.20.1 | conicité 1:16

Bague Fileté Conique (BFD / BFC) étagée Min/Max (L1) ou 3 étages Min/Basic/Max pour filetage de tuyaux et raccord conique américain NPT selon ASME B1.20.1 Application : Pour le contrôle d'un filetage extérieur conique avec étages min. et max et/ou basic Tolérance standard /

NPTF : ASME B1.20.3 | ASA B2.2 | conicité 1:16

Bague Fileté Conique (BFD / BFC) étagée Min/Max (L1) pour filetage de tuyaux et raccords conique américain NPTF selon ASME B1.20.3 – ASA B2.2 Application : Pour le contrôle d'un filetage extérieur conique avec étapes min. et max. Tolérance standard /

Autres profils filetés sur demande : ACME, STUB-ACME, UNJC, UNJF, MJ, NGT, W, BSF, BSW…

Les plus courants en stock (délai indicatif) :

Autres profils filetés en stock : voir liste téléchargeable plus haut.

RÉALISATION SPÉCIALE

Pour toute réalisation d’un filetage hors standard, merci d’indiquer le diamètre nominal, le pas ou Tpi (nombre de filets au pouce), diamètre sur flancs, diamètre noyau, l’angle du flanc de filet et/ou la norme.

BFE = Bague Filetée Entre         BFRU/TF = Bague Filetée Rapporteuse d’Usure pur TF     BFEP = Bague Filetée N’Entre-Pas « NEP »

BFC / BFD = Bague Filetée Conique étagée         Min/Max :           Min/Basic/Max :

Profil Fileté : …………………….   Pas : …………   Norme : ………………………    ø/flancs : ……………………..

Ø-nom. : ……………  Tolérance : ……………..  Décote : ………………   Surcote : …………………….           Norme de réalisation : ………………

LES REVÊTEMENTS DES BAGUES FILETÉES

Le revêtement en chrome n’est plus proposé depuis 2022.

EuroTools vous propose les revêtements en Carbure, Diamant Graphite (DG) ou DLC (Diamond Like Carbon).

Dureté Vickers HV:

  • Acier : ±800 HV (HRC 60±2) en standard
  • Carbure (tungstène) : ±2500 HV

Ce revêtement permet d’obtenir des pièces avec d’excellentes caractéristiques mécaniques, assurant notamment une grande résistance à l’usure.

  • DLC : >3500 HV (couche ±2µm) – DLC+ jusqu’à 6000 HV

Ce revêtement permet de l’utiliser dans des applications où l’usure et le frottement doivent être faibles (coef. De frottement <0,1).

  • DG : >3500 HV (±2µm et plus)

Ce revêtement dur et noir est réalisé par vaporisation de carbone sous vide et est dédié dans des applications où l’usure et le frottement doivent être faibles. L’avantage c’est qu’il permet de traité des filetages coniques (intérieur et extérieur) alors que le dépôt en DLC ne le permet pas.
