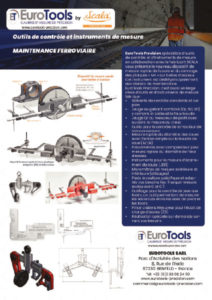

Publication dans le magazine
INFO RAIL numéro 17

À télécharger ici :

MARCHÉ

PRODUITS

Ferroviaire : Ateliers de maintenance

·         Jauges qR/Sh/Sd avec ou sans mesure du creux, (appelé aussi profilomètre ou Gogry) pour la mesure du profil de roue de train et tramway

·         JEFI (Jauge d’écartement des faces interne de roue) pour la mesure de la distance d’écartement sur essieu

·          Jauge d’usure, AEDR pour la mesure rapide des diamètres de roue (avec excellente répétabilité des mesures)

  • Gabarit sur plan, gabarit ou jauge combinée (svt. AVV App. 9 GCU)
  • Outils de mesure pour la maintenance de trains et tramways
  • Outils pour le contrôle de la hauteur de tamponnement

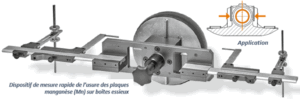

  • Outils de mesure rapide de l’usure et du centrage des plaques « Mn » sur boite d’essieu
  • Passamètres pour le contrôle des axes de roue de train
  • Pieds à coulisse allégés en poids Alinox avec becs interchangeables

Trusquin de mesure des axes C et C’ sur essieu, … Étude et réalisation d’un outillage de contrôle sur mesure est possible

Produits en images

DESCRIPTION :

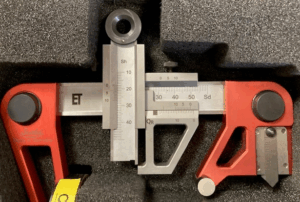

Jauge qR – Profilomètre mécanique

Contrôle profil boudin de roue

(avec et sans la mesure du creux sur demande)

Appareil de mesure de la hauteur des boudins de roue pour MKE 70mm (sur Bande de roulement)

Sh 15-35 | Sd 25-45 | Qr 11-2.0

Sh: hauteur boudin | Sd: épaisseur boudin | Qr: Pente boudin de roue

Lecture : 0,1mm | Avec aimant fixe puissant de ø45mm

Conçu pour être utilisé sur le boudin de la bande de roulement de mesure 70 mm, avec mesure de profondeur creux (0-14mm) sur plan de cercle de roulement avec écart de 110mm à partir de la saillie

Chromé mat inoxydable, graduations de précision au laser.

Livré dans coffret en bois noire avec garniture en mousse.

Erreur de mesure adm. : 0,3 mm

Marque : SCALA – EuroTools (ET) | Origine: DE – Allemagne

Profilomètre mécanique pour tramway

Contrôle profil de roue

Gabarit spécial de contrôle de boudins pour TRAM type1 long

5 curseurs, Ø de roue et lecture directe Sd

Distance de la surface de serrage magnétique au MKE (BdR) : selon indication avec 5 différents curseurs Ø, f, e, h, d

Plages de mesure :

Coulisseau ø : min. 510 / max. 630mm Lecture 0,5mm ou selon indication

Positionnement de la graduation m en fonction de la MKE (BdR) Coulisseau Delta f : 15-0-15mm Lecture: 0,1mm

ou selon indication Coulisseau Delta e : 15-0-15mm Lecture: 0,1mm ou selon indication

Curseur h : 10-30mm, écart 0,1mm ou selon indication Curseur d : plage de mesure 0-45mm écart 0,1mm pour l’affichage de l’épaisseur effective des boudins

(= différence de la valeur mesurée entre le curseur Delta e et Delta f)

Chaque bec du curseur d est rectifié de manière à ce que la cote de hauteur soit de 23mm et que le dégagement destiné à recevoir la cote du boudin soit de 3mm.

Support magnétique coulissant, avec pions de pression amovibles pour le positionnement dans la rainure circulaire arrière et pour le retrait facilité du dos de la roue (en saillie).

Guide magnétique: LONG

avec graduation gravée au laser pour la lecture du Ø de la roue en mm Vis de verrouillage avec grande tête.

Type de roue : selon indication du client

Inscription du gabarit sur le coulisseau Delta f : selon indication client –  Dessin/plan client

Dimension de la roue : selon indication et Dimension du profil : selon indication du plan client

Code douanier: 90173000, 90178090 | Origine: DE – Europe

Marque: EuroTools (ET) – SCALA | Les CalibresET

Calibre à limite Boudin de roue – Mini qR

Wheelmaster gauge Q/r Mini 100 x 45 mm MKE 70

Car master test gauge qR limit gauge

Calibre à limite Boudin de roue – Mini qR | 100×45 MKE 70 (BdR : Bande de Roulement)

Wheelmaster gauge qR Mini | 100 x 45 mm MKE 70

Car master test gauge qR limit gauge

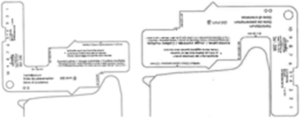

Calibre à limites – Jauge Combiné

Boudin de roue

svt. AVV App.9 GCU | 175×130,5×77.8mm

Gabarit /Jauge combinée / Calibre à limites : qR | Sh=36mm / Sd=33.5mm | Creux = 2.2mm | Bavure = 5mm

Avec marquage: descriptions des contrôles possibles (contrôle des creux, hauteur,…) et date

==> Contrôle cotes qR, Sd, Sh y compris la saillie et le faux boudin.

svt. AVV / GCU Appendix 9 Annexe 4 | Conforme CUU Annexe 9

Certificat et PV de contrôle usine en option (Réf. SC370.0111)

Marque: SCALA | EUROTOOLS (ET) | Origine: Allemagne

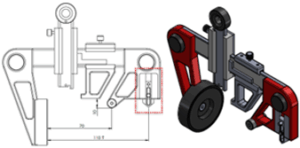

Outil de contrôle / vérification rapide du centrage et d’usure des plaques « Mn » sur les boîtes d’essieux

Plage de mesure : 130…240mm par côté

Avec 2 bras de mesure et lecture par graduations lisibles (marquage laser)

Auto-centrage pour ø 240mm

Utilisation simple et rapide (pour gauchers et droitiers)

Jauge d’Écartement des Faces Internes

(JEFI) distance des roues essieu

(A/R) 1354-1367mm x 0.1mm

Mesure l’écartement de roues d’essieux A/R avec support de fixation, système micrométrique à vis et aimant de maintien.

Micromètre mécanique intégré (vis micrométrique et tambour à friction)

Résolution de lecture : 0.01mm | marquage laser anti-lumière

Erreur max Adm. 0.3mm selon selon norme du fabricant SCALA

Marque: SCALA – EuroTools | Origine: Allemagne

AEDR – Mesureur rapide des diamètres de roue en version digital (locomotive, wagon)

Capacité: ø 180-1000mm (>1000mm sur demande)                                          Dim.: H:241 (200mm) x l:333 x L:110.5mm

Lecture : 0.5mm (en inch) | SC261.672 remplace réf. 261.670

Excellente répétabilité de la valeur mesurée ±2mm

Afficheur 11mm de haut (IP67: protection contre projection eau, huile, …)

Axe de mesure avec tige de référence et 2 bras à positionner sur la bande de roulement.

2x Supports de fixation avec aimant amovible pour une stabilité de la mesure.

MKE (BdR)=70mm | étriers bombés pour s’adapter aux différents boudins de roue.

Les étriers de maintien magnétiques contiennent des aimants forts et faibles.

En repositionnant les aimants individuels, il est possible de choisir la force d’attraction en fonction du côté

de la roue. La force d’adhérence optimale peut être choisie en fonction du flanc.

Marque: EuroTools (ET) – SCALA | Origine: Allemagne

Outil de Mesure de la Hauteur de tamponnement

30-1200mm (ALINOX)

Lecture 0.05mm

Jauge de mesure de la hauteur d’un axe tampon (wagon/train) par rapport au champignon du rail avec prisme inoxydable.

Capacité : 30-1200mm | Lecture : 0.05mm avec niveau à bulle intégré

ALINOX® : alliage d’aluminium et d’acier pour une légèreté de l’outil

La jauge est portable et facile à utiliser, ce qui permet d’effectuer des mesures sur différents tronçons de voie.

Pour garantir la précision des mesures, celle-ci doit être régulièrement étalonnée et certifiée selon les normes en vigueur (ISO 17025).

La jauge de mesure de la hauteur de l’essieu tampon par rapport au rail est un outil extrêmement important pour le maintien de la sécurité et l’exploitation efficace des systèmes ferroviaires, car elle permet d’identifier les problèmes potentiels de dégagement entre les véhicules ferroviaires et la voie.

Marque : SCALA – EuroTools (ET) | Origine : D – Europe

Pied à coulisse ANALOGIQUE

Mesure d’épaisseur disque (frein) 0-200mm

Bec fixe:150mm

Dédié pour la mesure d’épaisseur de frein à disque

Capacité: 0-200mm (longueur 350mm) | Becs : Long.=150mm

Lecture : 0.1mm | avec vis de blocage et système de maintien

Marque : SCALA & EuroTools (ET) | Origine : Allemagne

MARCHÉ

PRODUITS

Ferroviaire : Ateliers de maintenance

·         Jauges qR/Sh/Sd avec ou sans mesure du creux, (appelé aussi profilomètre ou Gogry) pour la mesure du profil de roue de train et tramway

·         JEFI (Jauge d’écartement des faces interne de roue) pour la mesure de la distance d’écartement sur essieu

·          Jauge d’usure, AEDR pour la mesure rapide des diamètres de roue (avec excellente répétabilité des mesures)

  • Gabarit sur plan, gabarit ou jauge combinée (svt. AVV App. 9 GCU)
  • Outils de mesure pour la maintenance de trains et tramways
  • Outils pour le contrôle de la hauteur de tamponnement
  • Outils de mesure rapide de l’usure et du centrage des plaques « Mn » sur boite d’essieu
  • Passamètres pour le contrôle des axes de roue de train
  • Pieds à coulisse allégés en poids Alinox avec becs interchangeables

Trusquin de mesure des axes C et C’ sur essieu, … Étude et réalisation d’un outillage de contrôle sur mesure est possible

Produits en images

DESCRIPTION :

Jauge qR – Profilomètre mécanique

Contrôle profil boudin de roue

(avec et sans la mesure du creux sur demande)

Appareil de mesure de la hauteur des boudins de roue pour MKE 70mm (sur Bande de roulement)

Sh 15-35 | Sd 25-45 | Qr 11-2.0

Sh: hauteur boudin | Sd: épaisseur boudin | Qr: Pente boudin de roue

Lecture : 0,1mm | Avec aimant fixe puissant de ø45mm

Conçu pour être utilisé sur le boudin de la bande de roulement de mesure 70 mm, avec mesure de profondeur creux (0-14mm) sur plan de cercle de roulement avec écart de 110mm à partir de la saillie

Chromé mat inoxydable, graduations de précision au laser.

Livré dans coffret en bois noire avec garniture en mousse.

Erreur de mesure adm. : 0,3 mm

Marque : SCALA – EuroTools (ET) | Origine: DE – Allemagne

Profilomètre mécanique pour tramway

Contrôle profil de roue

Gabarit spécial de contrôle de boudins pour TRAM type1 long

5 curseurs, Ø de roue et lecture directe Sd

Distance de la surface de serrage magnétique au MKE (BdR) : selon indication avec 5 différents curseurs Ø, f, e, h, d

Plages de mesure :

Coulisseau ø : min. 510 / max. 630mm Lecture 0,5mm ou selon indication

Positionnement de la graduation m en fonction de la MKE (BdR) Coulisseau Delta f : 15-0-15mm Lecture: 0,1mm

ou selon indication Coulisseau Delta e : 15-0-15mm Lecture: 0,1mm ou selon indication

Curseur h : 10-30mm, écart 0,1mm ou selon indication Curseur d : plage de mesure 0-45mm écart 0,1mm pour l’affichage de l’épaisseur effective des boudins

(= différence de la valeur mesurée entre le curseur Delta e et Delta f)

Chaque bec du curseur d est rectifié de manière à ce que la cote de hauteur soit de 23mm et que le dégagement destiné à recevoir la cote du boudin soit de 3mm.

Support magnétique coulissant, avec pions de pression amovibles pour le positionnement dans la rainure circulaire arrière et pour le retrait facilité du dos de la roue (en saillie).

Guide magnétique: LONG

avec graduation gravée au laser pour la lecture du Ø de la roue en mm Vis de verrouillage avec grande tête.

Type de roue : selon indication du client

Inscription du gabarit sur le coulisseau Delta f : selon indication client –  Dessin/plan client

Dimension de la roue : selon indication et Dimension du profil : selon indication du plan client

Code douanier: 90173000, 90178090 | Origine: DE – Europe

Marque: EuroTools (ET) – SCALA | Les CalibresET

Calibre à limite Boudin de roue – Mini qR

Wheelmaster gauge Q/r Mini 100 x 45 mm MKE 70

Car master test gauge qR limit gauge

Calibre à limite Boudin de roue – Mini qR | 100×45 MKE 70 (BdR : Bande de Roulement)

Wheelmaster gauge qR Mini | 100 x 45 mm MKE 70

Car master test gauge qR limit gauge

Calibre à limites – Jauge Combiné

Boudin de roue

svt. AVV App.9 GCU | 175×130,5×77.8mm

Gabarit /Jauge combinée / Calibre à limites : qR | Sh=36mm / Sd=33.5mm | Creux = 2.2mm | Bavure = 5mm

Avec marquage: descriptions des contrôles possibles (contrôle des creux, hauteur,…) et date

==> Contrôle cotes qR, Sd, Sh y compris la saillie et le faux boudin.

svt. AVV / GCU Appendix 9 Annexe 4 | Conforme CUU Annexe 9

Certificat et PV de contrôle usine en option (Réf. SC370.0111)

Marque: SCALA | EUROTOOLS (ET) | Origine: Allemagne

Outil de contrôle / vérification rapide du centrage et d’usure des plaques « Mn » sur les boîtes d’essieux

Plage de mesure : 130…240mm par côté

Avec 2 bras de mesure et lecture par graduations lisibles (marquage laser)

Auto-centrage pour ø 240mm

Utilisation simple et rapide (pour gauchers et droitiers)

Jauge d’Écartement des Faces Internes

(JEFI) distance des roues essieu

(A/R) 1354-1367mm x 0.1mm

Mesure l’écartement de roues d’essieux A/R avec support de fixation, système micrométrique à vis et aimant de maintien.

Micromètre mécanique intégré (vis micrométrique et tambour à friction)

Résolution de lecture : 0.01mm | marquage laser anti-lumière

Erreur max Adm. 0.3mm selon selon norme du fabricant SCALA

Marque: SCALA – EuroTools | Origine: Allemagne

Capacité: ø 180-1000mm (>1000mm sur demande)            Dim.: H:241 (200mm) x l:333 x L:110.5mm

Lecture : 0.5mm (en inch) | SC261.672 remplace réf. 261.670

Excellente répétabilité de la valeur mesurée ±2mm

Afficheur 11mm de haut (IP67: protection contre projection eau, huile, …)

Axe de mesure avec tige de référence et 2 bras à positionner sur la bande de roulement.

2x Supports de fixation avec aimant amovible pour une stabilité de la mesure.

MKE (BdR)=70mm | étriers bombés pour s’adapter aux différents boudins de roue.

Les étriers de maintien magnétiques contiennent des aimants forts et faibles.

En repositionnant les aimants individuels, il est possible de choisir la force d’attraction en fonction du côté

de la roue. La force d’adhérence optimale peut être choisie en fonction du flanc.

Marque: EuroTools (ET) – SCALA | Origine: Allemagne

Outil de Mesure de la Hauteur de tamponnement

30-1200mm (ALINOX)

Lecture 0.05mm

Jauge de mesure de la hauteur d’un axe tampon (wagon/train) par rapport au champignon du rail avec prisme inoxydable.

Capacité : 30-1200mm | Lecture : 0.05mm avec niveau à bulle intégré

ALINOX® : alliage d’aluminium et d’acier pour une légèreté de l’outil

La jauge est portable et facile à utiliser, ce qui permet d’effectuer des mesures sur différents tronçons de voie.

Pour garantir la précision des mesures, celle-ci doit être régulièrement étalonnée et certifiée selon les normes en vigueur (ISO 17025).

La jauge de mesure de la hauteur de l’essieu tampon par rapport au rail est un outil extrêmement important pour le maintien de la sécurité et l’exploitation efficace des systèmes ferroviaires, car elle permet d’identifier les problèmes potentiels de dégagement entre les véhicules ferroviaires et la voie.

Marque : SCALA – EuroTools (ET) | Origine : D – Europe

Pied à coulisse ANALOGIQUE

Mesure d’épaisseur disque (frein) 0-200mm

Bec fixe:150mm

Dédié pour la mesure d’épaisseur de frein à disque

Capacité: 0-200mm (longueur 350mm) | Becs : Long.=150mm

Lecture : 0.1mm | avec vis de blocage et système de maintien

Marque : SCALA & EuroTools (ET) | Origine : Allemagne

SCALA Messzeuge est Partenaire exclusif pour les pays francophones


ASCO RAIL

EuroTools SARL spécialiste d’outils de contrôle et d’instruments de mesure dimensionnelle est partenaire privilégié en France du fabricant polonais ASCO Rail pour le développement et la vente d’instruments de mesure et d’équipements dans les domaines suivants :

  • BANCS D’ESSAIS ET DE MESURES DE BOGIES, SUSPENSIONS PRIMAIRE ET SECONDAIRES, TAMPONS, AMORTISSEURS etc…
  • DES INSTRUMENTS DE MESURE ET OUTILS DE CONTRÔLE POUR L’ENTRETIEN DU WAGON – MAINTENANCE DU CHÂSSIS DE BOGIE (Gabarit de contrage dimensionnel de bogies, instrument d’usure de la surface de tamponnement, …)
  • LA MESURE DES ROUES (diamètre, cote qR, Sh, Sd, cotes C et C’, …), d’empattement et d’écartement des roues, …
  • DES ÉQUIPEMENTS UTILISÉS DANS LES ATELIERS DE MAINTENANCE DE SYSTÈMES MÉCANIQUES DES DE VÉHICULES FERROVIAIRES (transport – fret, tramway et pour tous type de train et de wagon)
    Par exemple des chariots (trolley) de manutention de tampons d’arrêt, des suspensions à lames, des systèmes de stockage de bogies et d’essieux.

Le rapprochement des 2 sociétés s’est fait de façon naturelle pour une synergie en termes de collaboration et surtout pour apporter aux clients français un support technique et service commercial d’une qualité irréprochable.

Notre implication sur le marché ferroviaire et la compréhension de l’importance de la proximité nous permettent d’améliorer constamment la technologie et le service afin d’être en mesure d’offrir au client final un produit adapté et sur mesure en fonctions des attentes, spécifications ou normes en vigueur du pays.

Connaissance, passion, qualité et durabilité… telle est notre signature et notre identité commune.

Outillages de contrôle – Marché Ferroviaire - ASCO RAIL

À télécharger ici :

Le fabricant ASCORAIL complète une expertise particulière pour la réalisation de bancs d’essais et d’outils de contrôle.

MARCHÉPRODUITS

Ferroviaire :

Ateliers de maintenance







ASCORAIL est un fabricant complémentaire car leurs outils de contrôle & mesure et bancs d’essais sont uniques par leur qualité et une réalisation sur mesure.

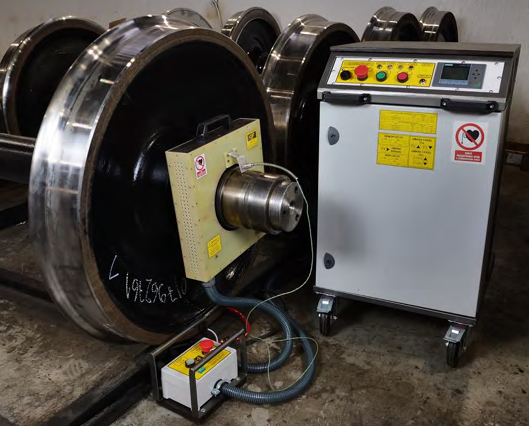

Hormis les outils de contrôle et de mesure standard tel que jauge qR (épaisseur du bord), AEDR (mesure du diamètre de roue), instrument de mesure de la symétrie des roues, … ASCORAIL propose une étude complète pour :

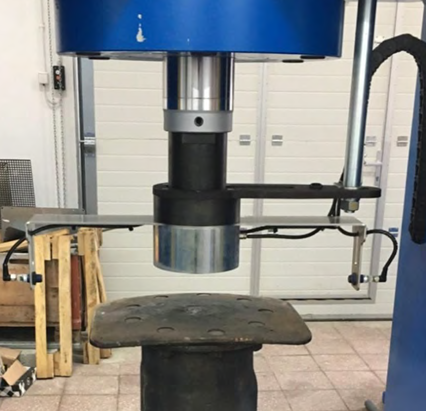

  • Banc d’essai de bogies, suspension primaire et secondaires (pneumatique)

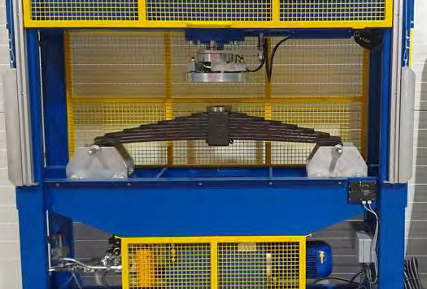

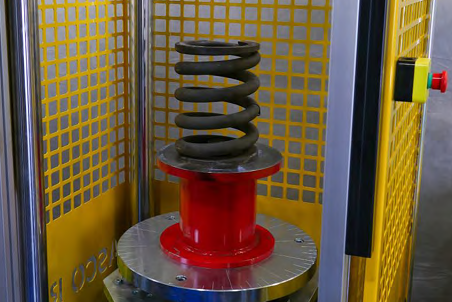

  • Banc d’essai de ressorts à spirale et à lames

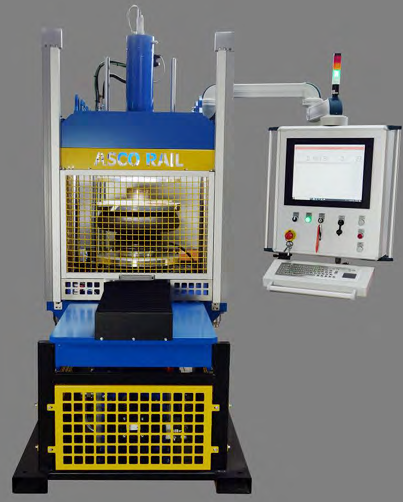

  • Banc d’essai de tampons
  • Banc de montage et de démontage de tampons
  • Station de diagnostic avec résistance pour locomotive diesel
  • Banc d’essai d’amortisseur, d’attelages de Scharfenberg et de pantographes
  • Des gabarits et instruments pour l’entretien du wagon et la maintenance du châssis de bogie :

–          Système modulaire & portable de pesage statique et dynamique du châssis

–          Instrument de mesure du châssis de bogie

–          Outils de positionnement pour la mesure du châssis de bogie et la mesure du positionnement du pivot central

–          Gabarits de centrage (longueur du châssis de bogie et largeur du châssis)

–          Jauge d’épaisseur étagée conique, …

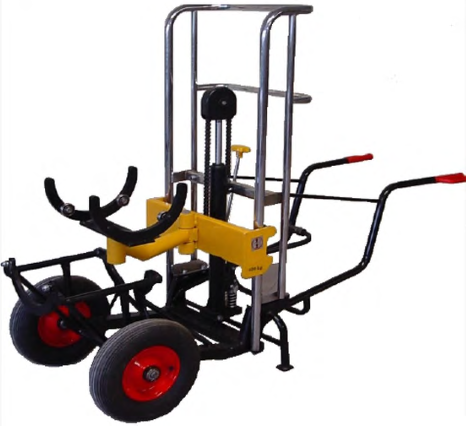

  • Chariot, trolley de manutention des tampons d’arrêt et des suspensions à lames

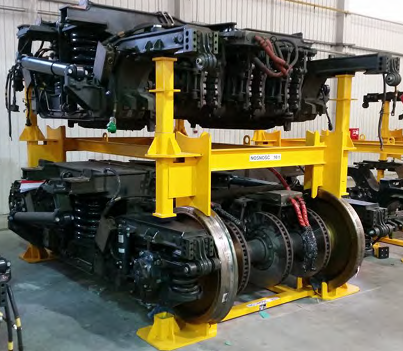

  • Stockage des bogies et de remplacement des bogies

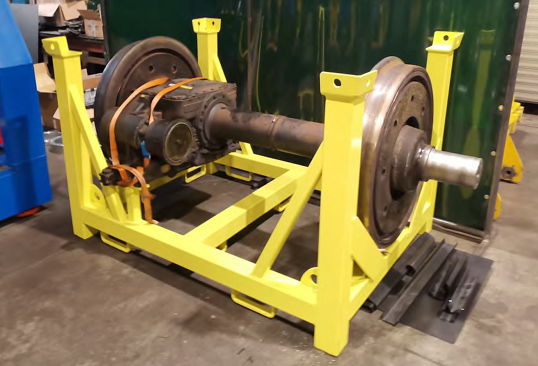

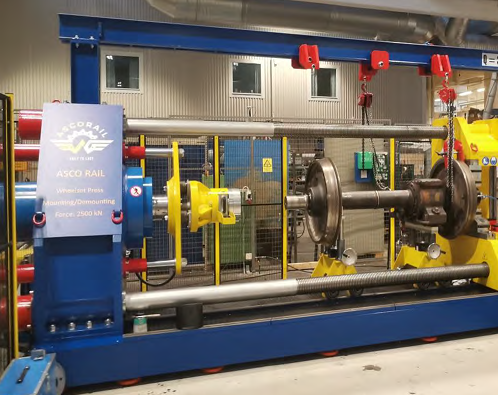

  • Systèmes de stockage des essieux montés
  • Colonnes de levage

Étude et réalisation d’un outillage de contrôle sur mesure est possible.
